قالب پلاستوفوم چیست؟ راهنمای کامل طراحی، ساخت، کاربرد و قیمت
قالب پلاستوفوم یکی از تجهیزات مهم در تولید قطعات EPS و یونولیت قالبی است. هر زمان که یک قطعه پلاستوفومی باید با شکل مشخص، ابعاد دقیق و فرم تکرارپذیر تولید شود، استفاده از قالب اختصاصی اهمیت پیدا می‌کند. کیفیت قالب می‌تواند روی ظاهر قطعه، دقت ابعادی، سرعت تولید، میزان ضایعات و عملکرد محصول نهایی اثر بگذارد.
در بسیاری از صنایع، قطعات پلاستوفومی برای بسته‌بندی، محافظت از محصول، عایق‌کاری، نگهداری قطعات و ساخت اجزای سبک استفاده می‌شوند. اگر فرم قطعه ساده باشد، گاهی برش یونولیت پاسخگو است. اما برای فرم‌های سه‌بعدی، شیارها، حفره‌ها، برجستگی‌ها و قطعاتی که باید با دقت بیشتری تولید شوند، قالب پلاستوفوم گزینه مناسب‌تری است.
مهر فرم امکان طراحی و ساخت قالب پلاستوفوم سفارشی را براساس نمونه محصول، نقشه یا فایل سه‌بعدی فراهم می‌کند. در این نوع پروژه‌ها، ابعاد، شکل قطعه، کاربرد نهایی، تیراژ و شرایط تولید بررسی می‌شوند تا قالب متناسب با نیاز پروژه طراحی شود.
قالب پلاستوفوم چیست؟
قالب پلاستوفوم ابزاری برای شکل‌دهی دانه‌های EPS یا پلی استایرن منبسط شده است. مواد اولیه پس از ورود به قالب، تحت تاثیر بخار و حرارت قرار می‌گیرند و شکل فضای داخلی قالب را به خود می‌گیرند.
پس از شکل‌گیری قطعه، مرحله خنک‌کاری انجام می‌شود و محصول از قالب خارج می‌شود. بنابراین فرم داخلی قالب نقش اصلی را در شکل نهایی قطعه دارد.
اگر قطعه نیاز به شیار، انحنا، فرورفتگی، برجستگی یا بخش‌های مختلف با ضخامت متفاوت داشته باشد، همه این موارد باید از مرحله طراحی در نظر گرفته شوند.
EPS یا پلاستوفوم چیست؟
EPS مخفف Expanded Polystyrene است. این ماده در ایران بیشتر با نام‌های یونولیت و پلاستوفوم شناخته می‌شود.
ساختار سبک EPS باعث شده در صنایع مختلف مورد استفاده قرار گیرد. این ماده وزن پایینی دارد و می‌توان آن را در اشکال مختلف تولید کرد.
برخی از ویژگی‌های مهم EPS عبارت‌اند از:
- وزن کم
- قابلیت شکل‌پذیری
- خاصیت عایق حرارتی
- امکان جذب بخشی از انرژی ضربه
- قابلیت تولید در ابعاد مختلف
- امکان تولید قطعات سفارشی
- مناسب بودن برای بسیاری از کاربردهای بسته‌بندی
تفاوت قالب پلاستوفوم با یونولیت برشی
یکی از سوالات رایج این است که قطعه قالبی چه تفاوتی با یونولیت برش‌خورده دارد.
در روش برش، یک بلوک یا ورق یونولیت با دستگاه به شکل مورد نظر بریده می‌شود. این روش برای فرم‌های ساده مناسب است.
اما قطعه قالبی مستقیما درون قالب شکل می‌گیرد و می‌تواند فرم‌های پیچیده‌تری داشته باشد.
برای مثال، با قالب می‌توان قطعاتی با ویژگی‌های زیر تولید کرد:
- شیارهای عمیق
- فرورفتگی
- محل قرارگیری محصول
- جای دست
- انحنا
- بخش‌های قفل‌شونده
- ضخامت‌های مختلف
- هندسه سه‌بعدی پیچیده
اگر قطعه فقط یک شکل ساده داشته باشد، برش ممکن است اقتصادی‌تر باشد. اما برای تیراژ بالا یا فرم‌های پیچیده، استفاده از قالب معمولا انتخاب مناسب‌تری است.
قالب پلاستوفوم سفارشی چیست؟
قالب پلاستوفوم سفارشی براساس یک محصول یا نیاز مشخص طراحی می‌شود.
در این روش ابعاد، فرم و جزئیات قطعه از قبل مشخص می‌شوند و قالب متناسب با همان پروژه ساخته می‌شود.
برای شروع طراحی می‌توان از موارد زیر استفاده کرد:
- نمونه فیزیکی محصول
- فایل سه‌بعدی
- نقشه فنی
- ابعاد دقیق
- تصاویر محصول
هرچه اطلاعات اولیه دقیق‌تر باشد، طراحی قالب نیز با خطای کمتری انجام می‌شود.
کاربرد قالب پلاستوفوم
قالب‌های پلاستوفوم در صنایع مختلف کاربرد دارند. نوع طراحی قالب به شکل محصول و نیاز تولید بستگی دارد.
قالب پلاستوفوم برای بسته‌بندی
یکی از مهم‌ترین کاربردهای پلاستوفوم قالبی، بسته‌بندی محصولات است.
در این روش، قطعه پلاستوفومی متناسب با شکل کالا طراحی می‌شود تا محصول در داخل کارتن ثابت‌تر بماند.
این نوع بسته‌بندی در محصولاتی مانند موارد زیر کاربرد دارد:
- لوازم خانگی
- تجهیزات الکترونیکی
- قطعات صنعتی
- دستگاه‌های پزشکی
- تجهیزات آزمایشگاهی
- محصولات حساس
- قطعات خودرو
در طراحی بسته‌بندی باید مشخص شود پلاستوفوم در کدام نقاط با محصول تماس داشته باشد و چه بخش‌هایی نیاز به محافظت بیشتری دارند.
قالب پلاستوفوم صنعتی
در برخی پروژه‌ها، قطعه EPS فقط برای بسته‌بندی نیست و بخشی از محصول یا مجموعه صنعتی محسوب می‌شود.
ممکن است قطعه نقش عایق، فاصله‌دهنده، نگهدارنده یا محافظ داشته باشد.
در این کاربردها دقت ابعادی اهمیت بیشتری پیدا می‌کند؛ به‌خصوص زمانی که قطعه باید کنار اجزای دیگر قرار بگیرد.
قالب پلاستوفوم برای قطعات خاص
گاهی یک پروژه فرم خاصی دارد که نمونه مشابه آن در بازار وجود ندارد.
در این شرایط قالب باید از ابتدا و براساس نیاز مشتری طراحی شود.
این پروژه‌ها می‌توانند شامل قطعات صنعتی، بسته‌بندی‌های خاص یا اجزای سفارشی باشند.
مراحل طراحی قالب پلاستوفوم
طراحی قالب معمولا در چند مرحله انجام می‌شود.
بررسی محصول
در مرحله اول، محصول و کاربرد آن بررسی می‌شود.
اطلاعات مهم شامل ابعاد، وزن، شکل، تیراژ و شرایط استفاده هستند.
طراحی قطعه پلاستوفومی
قبل از طراحی قالب، فرم قطعه نهایی باید مشخص شود.
اگر هدف بسته‌بندی باشد، محل قرارگیری محصول و نقاط تماس تعیین می‌شوند.
اگر قطعه کاربرد صنعتی داشته باشد، ابعاد و محل اتصال نیز بررسی می‌شوند.
طراحی سه‌بعدی قالب
پس از تایید شکل قطعه، مدل سه‌بعدی قالب آماده می‌شود.
در این مرحله بخش‌های اصلی قالب، محل ورود مواد، مسیر بخار، خروج قطعه و سایر جزئیات بررسی می‌شوند.
ساخت قالب پلاستوفوم از روی نمونه
در برخی پروژه‌ها فایل سه‌بعدی در دسترس نیست.
در این شرایط می‌توان از نمونه فیزیکی محصول برای اندازه‌گیری استفاده کرد.
ابعاد و فرم نمونه بررسی می‌شوند و سپس مدل مورد نیاز برای طراحی قالب تهیه می‌شود.
این روش برای محصولاتی مناسب است که نمونه واقعی دارند اما فایل مهندسی آن‌ها موجود نیست.
ساخت قالب از روی فایل سه‌بعدی
اگر فایل سه‌بعدی محصول موجود باشد، طراحی دقیق‌تر و سریع‌تر انجام می‌شود.
فرمت‌هایی مانند STEP برای انتقال اطلاعات هندسی مناسب هستند.
با استفاده از مدل سه‌بعدی می‌توان شکل قطعه، انحناها، ابعاد و محل اجزا را بهتر بررسی کرد.

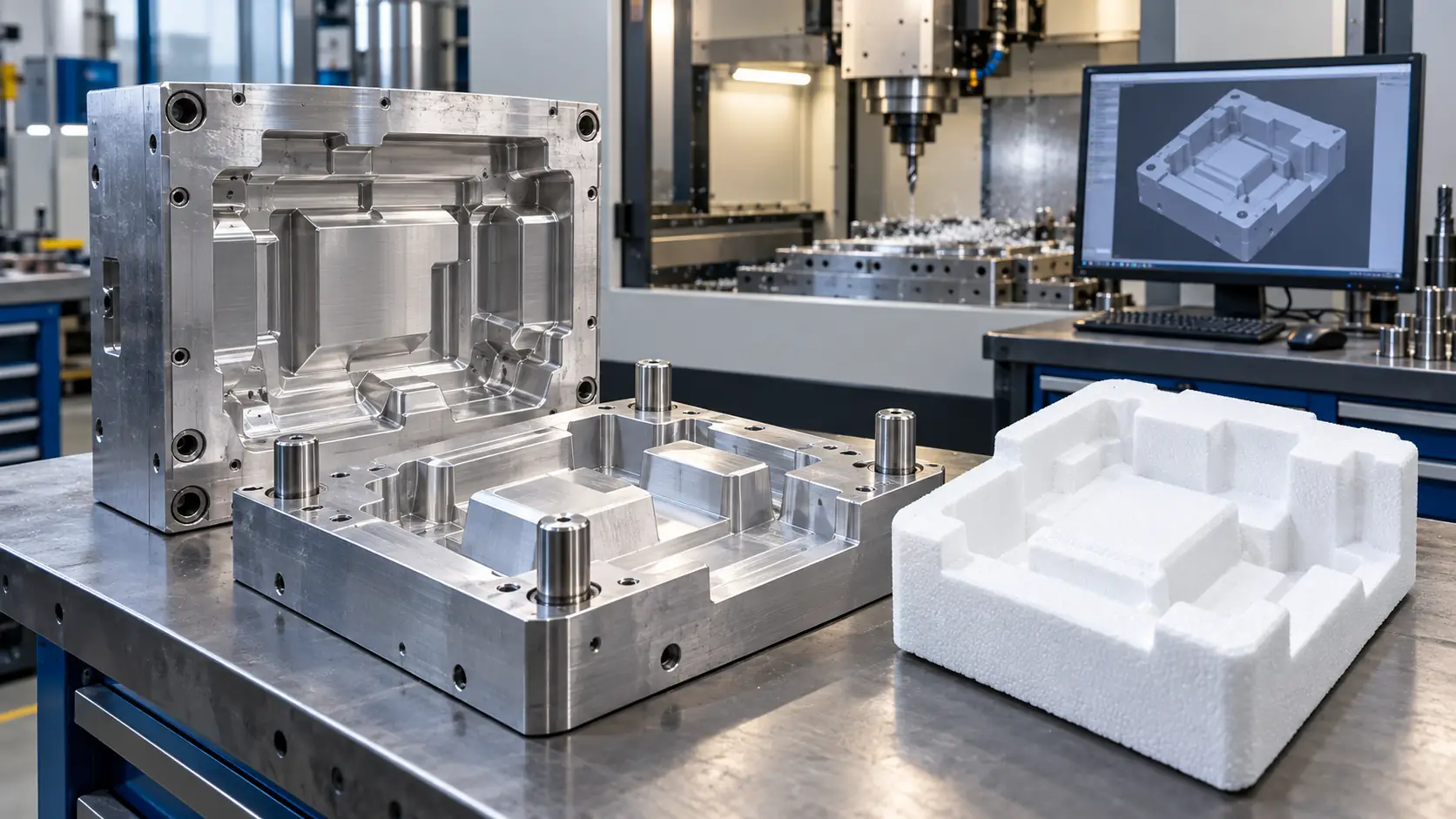

Core و Cavity در قالب پلاستوفوم
در بسیاری از قالب‌ها دو بخش اصلی وجود دارد.
Core
Core بخش نر قالب است و بعضی از سطوح داخلی قطعه را شکل می‌دهد.
Cavity
Cavity فضای اصلی شکل‌گیری قطعه را ایجاد می‌کند.
هماهنگی این دو بخش اهمیت زیادی دارد. فاصله میان آن‌ها می‌تواند روی ضخامت و فرم قطعه اثر بگذارد.
جنس قالب پلاستوفوم
بسیاری از قالب‌های پلاستوفوم از آلومینیوم ساخته می‌شوند.
آلومینیوم به دلیل ویژگی‌هایی مانند هدایت حرارتی مناسب، وزن کمتر و قابلیت ماشین‌کاری، برای این نوع قالب‌ها کاربرد زیادی دارد.
نوع آلیاژ باید با توجه به شرایط پروژه انتخاب شود.
چرا آلومینیوم برای ساخت قالب استفاده می‌شود؟
فرآیند تولید EPS شامل گرم شدن و خنک شدن است.
بنابراین انتقال حرارت در قالب اهمیت دارد.
آلومینیوم از این نظر عملکرد مناسبی دارد و همچنین امکان ماشین‌کاری دقیق آن وجود دارد.
به همین دلیل در بسیاری از قالب‌های EPS از این ماده استفاده می‌شود.
ماشین‌کاری CNC قالب پلاستوفوم
پس از تکمیل طراحی، بخش‌های مختلف قالب وارد مرحله ساخت می‌شوند.
ماشین‌کاری CNC یکی از روش‌های رایج برای ساخت سطوح قالب است.
مدل سه‌بعدی به نرم‌افزار CAM منتقل می‌شود و مسیر حرکت ابزار مشخص می‌شود.
سپس دستگاه CNC براساس این مسیرها قطعات قالب را ماشین‌کاری می‌کند.
کیفیت ماشین‌کاری به عوامل مختلفی بستگی دارد:
- دقت دستگاه
- کیفیت ابزار
- تنظیمات ماشین‌کاری
- مهارت اپراتور
- جنس قطعه
اهمیت کیفیت سطح قالب
سطح قالب روی ظاهر قطعه نهایی اثر دارد.
اگر سطح قالب ناهموار باشد، ممکن است اثر آن روی محصول دیده شود.
در پروژه‌هایی که ظاهر قطعه اهمیت بیشتری دارد، پرداخت سطح قالب باید با دقت بیشتری انجام شود.
سیستم بخار در قالب پلاستوفوم
بخار نقش مهمی در شکل‌گیری EPS دارد.
دانه‌های EPS پس از ورود به قالب باید به صورت یکنواخت گرم شوند.
اگر بخار به بعضی نقاط به اندازه کافی نرسد، ممکن است اتصال دانه‌ها کامل نشود.
به همین دلیل محل ورود و توزیع بخار باید در طراحی قالب بررسی شود.
سیستم خنک‌کاری قالب
بعد از شکل‌گیری قطعه، دمای آن باید کاهش پیدا کند.
سرعت خنک شدن روی زمان تولید اثر دارد.
اگر خنک‌کاری به‌درستی انجام نشود، زمان سیکل افزایش پیدا می‌کند یا قطعه هنگام خروج تغییر شکل می‌دهد.
به همین دلیل طراحی مناسب سیستم خنک‌کاری اهمیت زیادی دارد.
خروج قطعه از قالب
قطعه پس از تولید باید بدون آسیب از قالب خارج شود.
اگر فرم قطعه یا قالب به‌درستی طراحی نشده باشد، احتمال گیر کردن محصول افزایش پیدا می‌کند.
زاویه‌ها، فرورفتگی‌ها و بخش‌های پیچیده باید به شکلی طراحی شوند که خروج قطعه راحت‌تر انجام شود.
دقت ابعادی قالب پلاستوفوم
دقت ابعادی یکی از مهم‌ترین موارد در ساخت قالب است.
میزان دقت مورد نیاز به کاربرد محصول بستگی دارد.
برای یک قطعه بسته‌بندی ممکن است تلرانس بیشتری قابل قبول باشد.
اما در قطعات صنعتی که باید با اجزای دیگر هماهنگ شوند، ابعاد دقیق اهمیت بیشتری دارد.
تلرانس در قطعات EPS
EPS در زمان تولید می‌تواند تغییرات ابعادی محدودی داشته باشد.
این تغییرات به مواد اولیه، دانسیته و شرایط تولید مربوط هستند.
به همین دلیل هنگام طراحی باید رفتار ماده نیز در نظر گرفته شود.
نمونه‌گیری قالب
بعد از ساخت قالب، معمولا نمونه اولیه تولید می‌شود.
نمونه باید از نظر موارد زیر بررسی شود:
- ابعاد
- شکل ظاهری
- کیفیت سطح
- پرشدگی کامل
- خروج از قالب
- ضخامت بخش‌های مختلف
اگر مشکلی وجود داشته باشد، اصلاحات لازم انجام می‌شود.
چرا تست قالب مهم است؟
مدل سه‌بعدی می‌تواند بسیاری از مشکلات را قبل از ساخت نشان دهد، اما عملکرد واقعی قالب در زمان تولید مشخص می‌شود.
تست قالب می‌تواند مشکلاتی مانند پرشدگی نامناسب، توزیع ضعیف بخار یا سختی خروج قطعه را مشخص کند.
اصلاح قالب پس از تست
پس از تست ممکن است بعضی از بخش‌ها نیاز به اصلاح داشته باشند.
برای مثال:
- تغییر در مسیر بخار
- اصلاح سطح
- تغییر محل خروج
- تنظیم بخش‌های مونتاژشده
- ماشین‌کاری جزئی
هدف از این مرحله رسیدن به کیفیت مناسب در تولید است.
مشخصات یک قالب پلاستوفوم باکیفیت
قالب مناسب باید چند ویژگی اصلی داشته باشد.
دقت مناسب
ابعاد قالب باید با طراحی تاییدشده هماهنگ باشد.
تولید یکنواخت
قطعات تولیدی باید در سیکل‌های مختلف کیفیت نزدیک به هم داشته باشند.
بخاردهی مناسب
بخار باید به بخش‌های مختلف قطعه برسد.
خروج راحت قطعه
قطعه نباید هنگام خارج شدن از قالب آسیب ببیند.
استحکام مناسب
قالب باید برای استفاده مداوم در خط تولید مناسب باشد.
امکان سرویس و تعمیر
بخش‌هایی که نیاز به نگهداری دارند باید در دسترس باشند.
قیمت قالب پلاستوفوم چگونه محاسبه می‌شود؟
قیمت قالب پلاستوفوم عدد ثابتی ندارد.
هر پروژه باید جداگانه بررسی شود.
عوامل مختلفی روی هزینه ساخت تاثیر می‌گذارند.
ابعاد قالب
قالب بزرگ‌تر به مواد و زمان ماشین‌کاری بیشتری نیاز دارد.
پیچیدگی فرم
قطعات دارای شیار، انحنا و جزئیات بیشتر زمان طراحی و ساخت بیشتری نیاز دارند.
تعداد حفره‌ها
قالب ممکن است تک حفره یا چند حفره باشد.
افزایش تعداد حفره می‌تواند هزینه ساخت را افزایش دهد.
جنس قالب
نوع آلیاژ روی قیمت تاثیر دارد.
دقت مورد نیاز
قالب‌هایی که نیاز به تلرانس دقیق‌تری دارند به کنترل بیشتری نیاز دارند.
تجهیزات جانبی
وجود بعضی قطعات و سیستم‌های اضافی نیز می‌تواند هزینه را افزایش دهد.
برای استعلام قیمت قالب پلاستوفوم چه اطلاعاتی لازم است؟
برای بررسی پروژه بهتر است این اطلاعات ارسال شوند:
- عکس محصول
- ابعاد
- وزن
- نمونه فیزیکی
- فایل سه‌بعدی
- نقشه فنی
- تیراژ مورد نظر
- کاربرد قطعه
- مشخصات دستگاه تولید
اگر همه این اطلاعات موجود نباشند، باز هم می‌توان بررسی اولیه انجام داد.
قالب یک حفره بهتر است یا چند حفره؟
تعداد حفره‌ها باید براساس تیراژ و ظرفیت دستگاه مشخص شود.
قالب تک حفره ساختار ساده‌تری دارد و معمولا هزینه اولیه آن کمتر است.
قالب چند حفره می‌تواند در هر سیکل چند قطعه تولید کند.
اما تعداد حفره بیشتر همیشه بهترین انتخاب نیست.
ظرفیت دستگاه، سیستم بخار و ابعاد قالب باید بررسی شوند.
قالب پلاستوفوم برای تیراژ بالا
در تولید انبوه، پایداری قالب اهمیت زیادی دارد.
قالب باید بتواند تعداد زیادی سیکل تولید را بدون افت کیفیت انجام دهد.
در این شرایط طراحی بخار، خنک‌کاری و ساختار کلی قالب نقش مهمی در سرعت تولید دارند.
زمان ساخت قالب پلاستوفوم
زمان ساخت به نوع پروژه بستگی دارد.
قالب ساده با ابعاد کم سریع‌تر ساخته می‌شود.
پروژه‌های بزرگ و پیچیده زمان بیشتری نیاز دارند.
زمان تحویل معمولا به این مراحل بستگی دارد:
- طراحی
- تایید مشتری
- تهیه مواد
- ماشین‌کاری
- مونتاژ
- تست
- اصلاحات نهایی
چه زمانی ساخت قالب پلاستوفوم اقتصادی است؟
ساخت قالب زمانی توجیه بیشتری دارد که تیراژ مناسب باشد یا فرم قطعه پیچیدگی کافی داشته باشد.
برای تعداد کم و قطعات ساده، برش یونولیت ممکن است هزینه کمتری داشته باشد.
اما در تولید بالا، هزینه قالب بین تعداد بیشتری قطعه تقسیم می‌شود.
در نتیجه سهم هزینه قالب در هر محصول کاهش پیدا می‌کند.
قالب پلاستوفوم یا یونولیت برشی؟
برای انتخاب باید سه مورد اصلی بررسی شوند:
- شکل قطعه
- تعداد تولید
- دقت مورد نیاز
اگر فرم ساده و تیراژ پایین باشد، برش گزینه قابل بررسی است.
اگر قطعه فرم پیچیده یا تیراژ بالا داشته باشد، قالب پلاستوفوم معمولا گزینه مناسب‌تری است.
کاهش ضایعات با طراحی مناسب قالب
قالب نامناسب می‌تواند باعث افزایش ضایعات شود.
برخی مشکلات رایج عبارت‌اند از:
- پر نشدن کامل قطعه
- اختلاف ابعادی
- آسیب هنگام خروج
- سطح نامناسب
- شکل‌گیری غیر یکنواخت
طراحی دقیق قالب می‌تواند احتمال این مشکلات را کاهش دهد.
نقش زمان سیکل در هزینه تولید
زمان سیکل مدت زمانی است که برای تولید یک قطعه یا مجموعه قطعات در هر بار کار دستگاه نیاز است.
اگر قالب به‌درستی طراحی شود، می‌توان زمان تولید را بهتر کنترل کرد.
در تیراژ بالا، کاهش زمان سیکل می‌تواند ظرفیت تولید را افزایش دهد.
طراحی قالب برای کاهش هزینه تولید
یک قالب مناسب باید علاوه بر تولید قطعه درست، از نظر بهره‌وری نیز مناسب باشد.
مواردی مانند توزیع بخار، خنک‌کاری و خروج قطعه می‌توانند روی زمان تولید اثر بگذارند.
در پروژه‌های بزرگ، حتی تغییرات کوچک در زمان سیکل می‌توانند روی هزینه نهایی تاثیر داشته باشند.
نقش دانسیته EPS در تولید
دانسیته مواد اولیه روی وزن و استحکام قطعه اثر دارد.
انتخاب دانسیته باید براساس کاربرد محصول انجام شود.
قطعه بسته‌بندی سبک ممکن است به دانسیته متفاوتی نسبت به یک قطعه صنعتی نیاز داشته باشد.
طول عمر قالب پلاستوفوم
عمر قالب به عوامل مختلفی بستگی دارد.
نوع آلیاژ، کیفیت ساخت، تعداد سیکل، شرایط نگهداری و نحوه استفاده همگی موثر هستند.
قالبی که به‌درستی سرویس شود معمولا عملکرد پایدارتری دارد.
نگهداری قالب پلاستوفوم
سرویس دوره‌ای می‌تواند عمر قالب را افزایش دهد.
اقدامات مهم شامل موارد زیر هستند:
- تمیز کردن قالب
- بررسی مسیرهای بخار
- کنترل اتصالات
- بررسی قطعات متحرک
- جلوگیری از ضربه
- نگهداری در محیط مناسب
تعمیر قالب پلاستوفوم
اگر بخشی از قالب آسیب ببیند، در بعضی موارد امکان تعمیر یا تعویض همان قسمت وجود دارد.
نوع تعمیر به محل و شدت آسیب بستگی دارد.
در برخی پروژه‌ها اصلاح یک قطعه از قالب اقتصادی‌تر از ساخت قالب جدید است.
اصلاح قالب برای محصول جدید
گاهی محصول اصلی تغییر می‌کند و تولیدکننده می‌خواهد از قالب قبلی استفاده کند.
اگر تغییرات محدود باشند، ممکن است امکان اصلاح قالب وجود داشته باشد.
برای تغییرات بزرگ، بازطراحی یا ساخت قالب جدید گزینه مناسب‌تری است.
قالب مشترک برای چند محصول
در بعضی پروژه‌ها می‌توان یک قالب را برای چند مدل نزدیک به هم طراحی کرد.
این امکان به تفاوت ابعاد محصولات بستگی دارد.
در بعضی موارد می‌توان از اینسرت قابل تعویض استفاده کرد.
این روش می‌تواند هزینه ساخت چند قالب جداگانه را کاهش دهد.
اینسرت در قالب پلاستوفوم چیست؟
اینسرت قطعه‌ای است که داخل قالب نصب می‌شود و می‌تواند بخشی از فرم محصول را تغییر دهد.
با تعویض این قطعه، امکان تولید مدل دیگری از محصول فراهم می‌شود.
این روش برای خانواده محصولاتی که تفاوت محدودی دارند مناسب است.
اهمیت نهایی شدن طراحی محصول
پیش از شروع ساخت قالب بهتر است طراحی محصول نهایی شده باشد.
هر تغییر پس از ساخت قالب می‌تواند هزینه اضافی ایجاد کند.
اصلاح مدل سه‌بعدی پیش از ماشین‌کاری ساده‌تر و کم‌هزینه‌تر از تغییر قالب ساخته‌شده است.
طراحی برای ساخت یا DFM
در طراحی قالب باید قابلیت تولید قطعه نیز بررسی شود.
برخی فرم‌ها در نرم‌افزار قابل طراحی هستند اما در تولید مشکل ایجاد می‌کنند.
ضخامت، زاویه خروج، محل شیارها و فرم گوشه‌ها باید با فرآیند تولید هماهنگ باشند.
اهمیت نمونه اولیه
در پروژه‌های پیچیده ممکن است قبل از ساخت قالب اصلی، نمونه اولیه تهیه شود.
نمونه کمک می‌کند فرم قطعه و نحوه قرارگیری محصول بررسی شود.
این کار می‌تواند احتمال تغییرات بعد از ساخت قالب را کاهش دهد.
طراحی بسته‌بندی پلاستوفومی
در بسته‌بندی بهتر است فقط خود قطعه پلاستوفومی بررسی نشود.
محصول، کارتن، لوازم جانبی و نحوه حمل نیز اهمیت دارند.
قطعه باید به شکلی طراحی شود که محصول در بسته ثابت بماند و فشار غیرضروری به بخش‌های حساس وارد نشود.
طراحی برای محصولات سنگین
محصولات سنگین فشار بیشتری به پلاستوفوم وارد می‌کنند.
در این نوع بسته‌بندی، محل تحمل وزن و ضخامت بخش‌های محافظ باید با دقت بیشتری طراحی شوند.
طراحی برای محصولات حساس
محصولات دارای صفحه نمایش، شیشه، کانکتور یا بخش‌های ظریف به محافظت دقیق‌تری نیاز دارند.
در این موارد باید فضای آزاد کافی برای بخش‌های حساس در نظر گرفته شود.
تفاوت قالب EPS با قالب تزریق پلاستیک
قالب EPS با قالب تزریق پلاستیک تفاوت دارد.
در تزریق پلاستیک، مواد مذاب با فشار وارد قالب می‌شوند.
در تولید EPS، دانه‌های پلی استایرن منبسط شده داخل قالب قرار می‌گیرند و با بخار شکل می‌گیرند.
به همین دلیل طراحی این دو نوع قالب یکسان نیست.
آیا قالب تزریق پلاستیک برای EPS قابل استفاده است؟
در حالت معمول خیر.
فرآیند تولید، مسیر مواد، سیستم گرمایش و خنک‌کاری در این دو روش متفاوت هستند.
قالب باید متناسب با فرآیند تولید طراحی شود.
انتخاب سازنده قالب پلاستوفوم
برای انتخاب قالب‌ساز بهتر است فقط قیمت را ملاک قرار ندهید.
چند مورد مهم باید بررسی شوند:
- تجربه در ساخت قالب EPS
- توان طراحی سه‌بعدی
- تجهیزات ماشین‌کاری
- دقت ساخت
- امکان تست قالب
- توان اصلاح و تعمیر
- خدمات پس از ساخت
اشتباهات رایج هنگام سفارش قالب
چند اشتباه می‌توانند باعث افزایش هزینه شوند.
یکی از مهم‌ترین موارد شروع ساخت قبل از نهایی شدن طراحی محصول است.
ارسال فایل قدیمی یا ابعاد ناقص نیز می‌تواند مشکل ایجاد کند.
همچنین انتخاب قالب فقط براساس کمترین قیمت ممکن است در ادامه هزینه تعمیر یا ضایعات بیشتری ایجاد کند.
مزیت سفارش قالب پلاستوفوم سفارشی
در تولید با تیراژ بالا، قالب اختصاصی باعث می‌شود قطعات با فرم و ابعاد یکنواخت‌تری تولید شوند. همچنین نظم فرآیند تولید بیشتر می‌شود و کنترل کیفیت قطعات ساده‌تر خواهد بود.
چه اطلاعاتی برای سفارش قالب پلاستوفوم لازم است؟
بررسی دقیق پروژه به اطلاعات فنی محصول نیاز دارد. بهتر است موارد زیر را پیش از استعلام قیمت آماده کنید:
- ابعاد محصول
- عکس محصول
- وزن محصول
- فایل سه‌بعدی
- نقشه فنی
- نمونه فیزیکی
- تیراژ مورد نیاز
- نوع کاربرد
- مشخصات دستگاه تولید
هرچه اطلاعات پروژه کامل‌تر باشد، امکان بررسی فنی و برآورد هزینه با دقت بیشتری فراهم می‌شود.
ساخت قالب پلاستوفوم در مهر فرم
مهر فرم پروژه‌های طراحی و ساخت قالب پلاستوفوم سفارشی را براساس مشخصات واقعی محصول بررسی می‌کند.
پروژه می‌تواند از روی نمونه، نقشه یا فایل سه‌بعدی آغاز شود.
پس از بررسی اولیه، ساختار قطعه و شرایط تولید مشخص می‌شوند.
در ادامه طراحی قالب انجام می‌شود و پس از تایید، مراحل ساخت، ماشین‌کاری و مونتاژ انجام خواهند شد.
هدف این است که قالب نهایی از نظر دقت ابعادی، کیفیت ساخت و عملکرد در خط تولید با نیاز پروژه هماهنگ باشد.
سفارش قالب پلاستوفوم
برای سفارش قالب پلاستوفوم بهتر است ابتدا اطلاعات پروژه را آماده کنید.
در صورت وجود، فایل سه‌بعدی یا نقشه را همراه با ابعاد و تیراژ ارسال کنید.
اگر فایل طراحی ندارید، نمونه فیزیکی محصول می‌تواند برای بررسی اولیه استفاده شود.
پس از بررسی مشخصات، شرایط ساخت و قیمت پروژه مشخص می‌شود.
جمع‌بندی
قالب پلاستوفوم یکی از مهم‌ترین تجهیزات در تولید قطعات EPS با فرم مشخص است.
کیفیت طراحی و ساخت قالب می‌تواند روی دقت، ظاهر، سرعت تولید و میزان ضایعات اثر بگذارد.
برای ساخت یک قالب مناسب باید شکل محصول، تیراژ، شرایط دستگاه و کاربرد نهایی به‌درستی بررسی شوند.
طراحی سه‌بعدی، انتخاب متریال، ماشین‌کاری CNC، طراحی بخار، خنک‌کاری، نمونه‌گیری و اصلاح نهایی از مراحل مهم ساخت هستند.
اگر قصد تولید قطعات پلاستوفومی سفارشی دارید، بررسی دقیق پروژه پیش از ساخت قالب می‌تواند از هزینه‌های اضافی و اصلاحات بعدی جلوگیری کند.
مهر فرم امکان طراحی و ساخت قالب پلاستوفوم سفارشی را براساس نمونه، نقشه و فایل سه‌بعدی فراهم می‌کند و پروژه‌ها را متناسب با نیاز تولید بررسی می‌کند.
سوالات متداول درباره قالب پلاستوفوم
قالب پلاستوفوم چیست؟
قالب پلاستوفوم ابزاری برای تولید قطعات EPS با شکل و ابعاد مشخص است. مواد داخل قالب شکل می‌گیرند و پس از خنک شدن از قالب خارج می‌شوند.
قالب یونولیت و قالب پلاستوفوم تفاوت دارند؟
در بازار ایران این دو عبارت معمولا به یک نوع قالب اشاره دارند.
قیمت قالب پلاستوفوم چقدر است؟
قیمت به ابعاد، پیچیدگی، تعداد حفره‌ها، جنس قالب و دقت مورد نیاز بستگی دارد.
آیا قالب را می‌توان از روی نمونه ساخت؟
بله. نمونه فیزیکی می‌تواند برای اندازه‌گیری و طراحی مورد استفاده قرار گیرد.
آیا فایل سه‌بعدی برای سفارش قالب لازم است؟
وجود فایل سه‌بعدی مفید است اما الزامی نیست. در صورت نبود فایل، می‌توان پروژه را براساس نمونه یا نقشه بررسی کرد.
قالب پلاستوفوم از چه جنسی ساخته می‌شود؟
در بسیاری از پروژه‌ها از آلومینیوم استفاده می‌شود.
قالب چند حفره چیست؟
قالبی است که در هر سیکل چند قطعه تولید می‌کند.
آیا قالب پلاستوفوم قابل تعمیر است؟
در بسیاری از موارد بخش‌های آسیب‌دیده قابل تعمیر یا اصلاح هستند.
چه اطلاعاتی برای استعلام قیمت لازم است؟
ابعاد، تصویر، نمونه، فایل سه‌بعدی، تیراژ و مشخصات دستگاه از مهم‌ترین اطلاعات هستند.
آیا قالب پلاستوفوم برای تیراژ پایین مناسب است؟
برای تیراژ بسیار پایین و فرم‌های ساده، برش یونولیت ممکن است اقتصادی‌تر باشد. برای فرم‌های پیچیده یا تیراژ بالاتر، قالب اختصاصی معمولا گزینه مناسب‌تری است.
